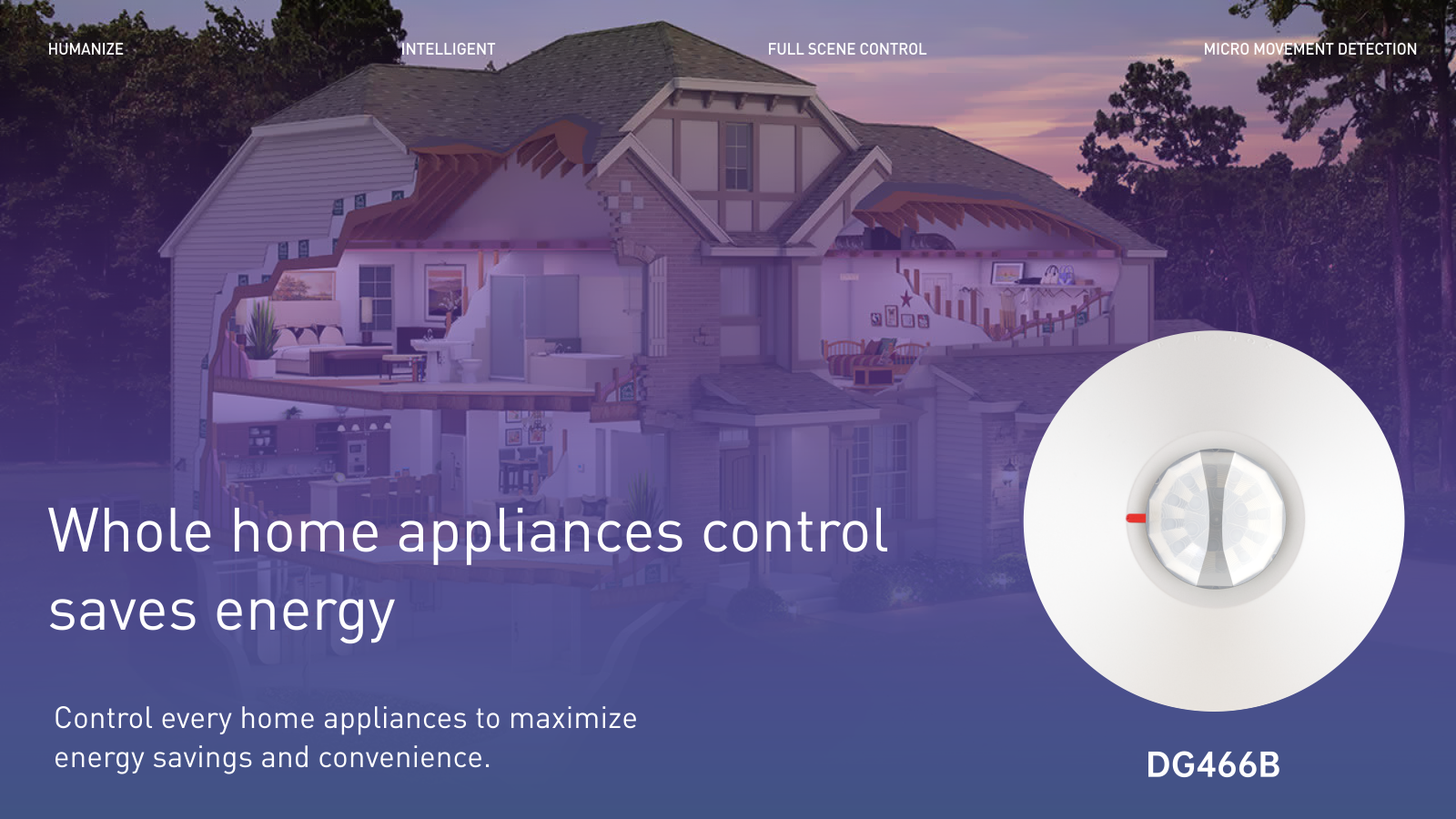

DG466B是一款帶方向識別的移動探測器，可探測不同移動方向的物體并作出相應的響應。主要適用于從受保護的區域出去再返回而不觸發報警，但是對入侵的行為仍能夠報警的使用場合。例如你需要布防保護的區域是開放的陽臺或天井門，探測器用兩個傳感器將識別移動的動作是“出去”還是“進入”并聯動應的中控設備。

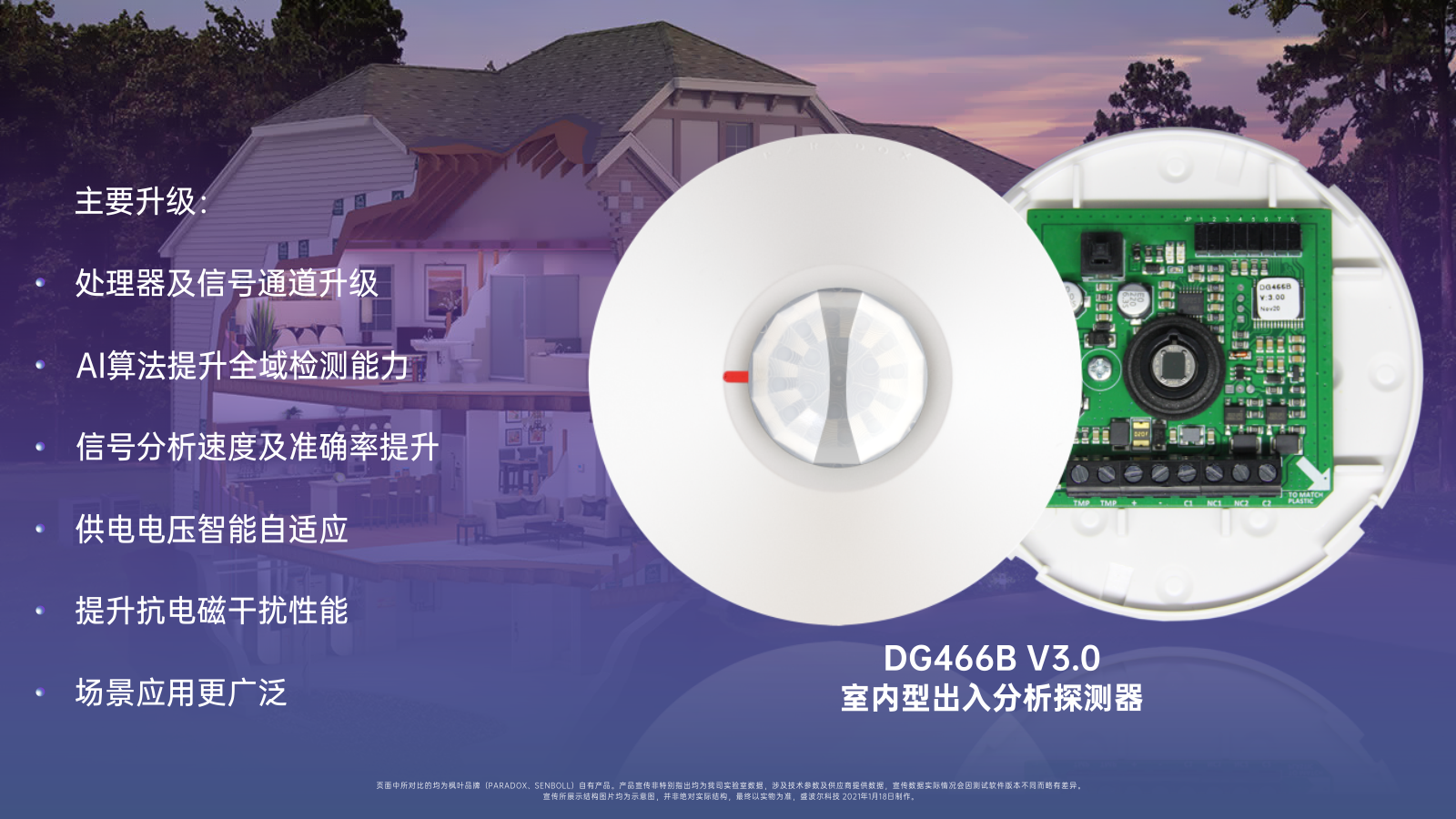

DG466B 室內型出入分析探測器升級
- 相比較原先的2.0版本，3.0版本升級了處理器以及信號通道的硬件架構，使得原始感應信號具有更高的信噪比；
- 升級后的處理器采用了最新AI分析算法，對于極慢走和快跑通過具備了全域檢測能力（每秒0.1-10米的移動速度）；
- 信號的分析速度比較原先的2.0版本提升了0.5秒，基本走過檢測區就感應輸出；
- 方向探測準確率進一步提升接近100%；
- NC1與NC2輸出由跳線J7和J8均可設置為NO1或者是NO2（常開輸出）；
- 供電電源升級為 10-24VDC 自適應，可以兼容目前較多的第三方弱電系統的供電范圍 ；
- 重構整體的線路以及抗電磁干擾設計，大幅提升了對于大功率變頻空調，電磁爐，Wi-Fi路由以及熒光燈電磁輻射的抗干擾能力；
方向識別探測器的應用模式 - 無擾預警保護
區分非法入侵還是外出/迎賓
- 入侵方向NC1即時報警輸出；
- 外出方向激活返回延時，延時內返回，NC1不會產生報警輸出；
居家時邊界門窗的不間斷保護
- 方便開門迎賓/出門倒垃圾/收快遞/出陽臺收衣物等臨時使用邊界的日常操作；
- 返回延時內不會產生報警；
- 既方便日常生活，同時又保持入侵報警功能；
方向識別探測器的應用模式 - 無擾預警保護
系統留守布防期間,區分入侵還是外出,繼而決定探測器是否進行防區報警輸出
- 探測到入侵方向，NC1即時報警輸出；
- 當探測到外出方向激活返回延時，延時內返回，NC1不會產生報警輸出；
（此延時長短可以設置，主要適用于主人開門迎客，倒垃圾，收快遞，外出陽臺收衣物等日常生活場景）
- 延時過后返回，視為入侵，需要撤防操作；
- 探測器亦可設置為延時后未返回報警輸出；
注意： 此選項主要適用于主人被騙出房間后進行劫持。
方向識別探測器的應用模式 - 語音提示切換
可以根據識別進入和離開給出相應的語音提示
- 進入無人值守的ATM營業廳進行業務語音自動提示，離開時播放另外一組送別語音；
- 電梯逆行提示 / 出站交通提示；
- 前方 / 后方商業內容分別提示；
- 金融業務內容 / 送別分別提示；
方向識別探測器的應用模式 - 流量計數
可根據識別人行進入和離開的方向給出相應NC1和NC2的脈沖輸出
- 可以用于營業場所的客流統計和整體流量感知與判斷；
方向識別探測器的應用模式 - 場景識別與切換
可以根據識別人行走的方向給出相應的場景響應
- 進入通道后自動開啟前方照明，延時關閉后方照明；
- 明確地判斷是離開房間還是進入房間，配合房間內的其他感應器,能更加精確的識別場景；
- 順著樓梯向下走，可以被識別并提前開啟客廳的燈光，反之提前開啟樓梯照明；
場景識別與自動轉換的算法
- 配合房間內的微動探測器（PA467）對于細微的人體活動進行識別，根據NC2的微動輸出的頻度和間歇可判斷出活動強度和范圍（Stay/Sleep/Read）；
- 通過對裝在門口的方向探測器（DG466B）的進入感應輸出NC1，可立即將房間場景切換為活動模式（Stay），并立即啟動活動場景的燈光以及環境，氛圍等；
- 當人離開房間后的外出感應輸出NC2將激活房間內的微動探測器的最后一次存在延時；
- 當存在延時內無人體感應，那么將房間場景切換為無人模式（Away模式）,關閉活動場景；
- 當房間內的任何感應器重新感應輸出后可將房間場景重置為活動模式（Stay）；
- 當房間處于活動狀態（Stay），但是微動感應器在存在延時過后,已無法繼續探測到人體活動后，可以進行以下兩種判斷：
- 此期間如果安裝在門口的方向探測器有外出NC2信號發生，那么房間狀態可切換為無人/外出模式（Away）；
- 此期間如果安裝在門口的方向探測器無外出NC2信號發生，那么房間狀態可切換為睡眠模式（Sleep）；
- 當房間內的任何感應器重新感應輸出后可將房間場景重置為活動模式（Stay）；
- Stay模式下利用微動探測細分環境輸出（Sleep/Read）：
- 配合房間內的微動探測器PA467（NC2）的輸出頻率或者間歇，可描繪出人的活動狀態的細微的差別，可以識別當前人是在靜息或者是睡眠狀態；
- 通過安裝于房間臥具或者坐具上方的微動探測器，可以較為精確的細分人的活動狀態，例如床上方的對應的場景是睡眠，沙發上方的對應場景是正在閱讀/看電視，電腦椅上方對應的場景是正在工作等等，從而可以給出不同的燈光亮度和背景音樂；
方向+微動探測的結合應用 - 更精確的場景判斷
- 利用強大的控制器運算能力對于房間內的行為感知器進行信號采集并進行關聯分析，可以計算出非常精確的實時場景并主動提供場景服務；
- 利用微動探測對于細微的人體運動進行識別，可以增加識別出空間內有人存在的概率，同一空間，安裝多個此類探測器更加有助于獲得精度更高，更為準確的存在延時；
- 方向探測能夠提供更為準確實時的行為邏輯，如離開，進入房間的事實判斷；
- 利用安裝在門上的位置感知器，配合門口的方向探測器能夠很好地解決在門口徘徊或者倚門駐足的場景判斷；
- 利用精確安裝的位置，微動探測器就更能匹配需要檢測的場景，例如床，電腦桌，沙發的上方，以獲得更為精確實時的檢測結果；
微動探測器的連接與設置
探測器指示及靈敏度設置：
| 跳線狀態 | JP1（LED指示） | JP2（感應靈敏度） |
|---|---|---|
| ON | 指示有效 | 高靈敏度（默認） |
| OFF | 關閉提示 | 低靈敏度 |
探測器入侵報警與出入分析模式設置：
| JP3 | 未返回報警選項 |
|---|---|
| ON | 延時后未返回，NC1不輸出報警（默認） |
| OFF | 延時后未返回，NC1輸出報警 |
入侵報警模式的外出延時設置：
| JP4 | JP5 | 外出返回延時 |
|---|---|---|
| ON | ON | NC1/NC2 即時方向輸出，無延時（默認） |
| ON | OFF | 延時60秒返回，NC1無輸出 |
| OFF | ON | 延時300秒返回，NC1無輸出 |
| OFF | OFF | 延時600秒返回，NC1無輸出 |
出入分析模式的聯動輸出設置：
| JP7 | JP8 | NC1 / NC2的輸出類型 |
|---|---|---|
| ON | ON | NC1 / NC2 常閉輸出（默認） |
| ON | OFF | NC1常閉輸出，NC2常開輸出 |
| OFF | ON | NC1常開輸出，NC2常閉輸出 |
| OFF | OFF | NC1常開輸出，NC2常開輸出 |
